方柱扣模具

　　方柱扣模具是指由【山东方圆】针对传统方柱子加固施工中存在的诸多难题，而设计研发的新型可调节方柱模板加固件，应用于方柱模板的加固施工，常见规格为400mm~2100mm【指可加固方柱子的边长】。

规格型号及重量

模具方柱扣安装步骤

　　①安装加固已定直径和高度的方柱模板，按照单弯可调式紧固件的套数摆放整齐，然后按照自下而上的顺序依次安装加固件。

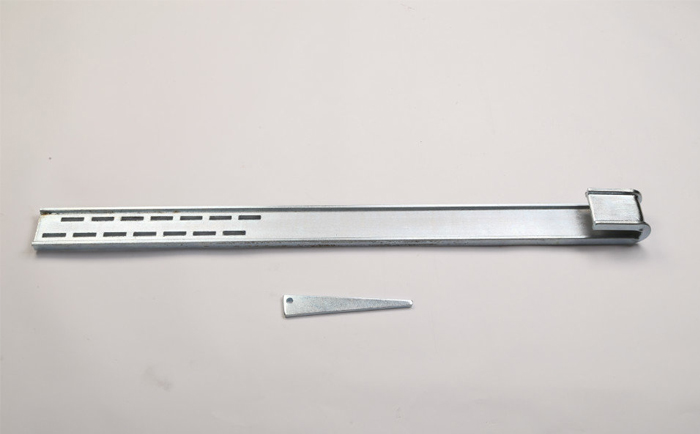

　　②安装第1套紧固件时，先将4片单弯卡板及4片楔形铁规整好，然后用卷尺自地面处垂直沿方柱模板4个对角边缘标出15厘米，也就是说，第1套紧固件安装的位置就在距地面15厘米的方柱模板处。

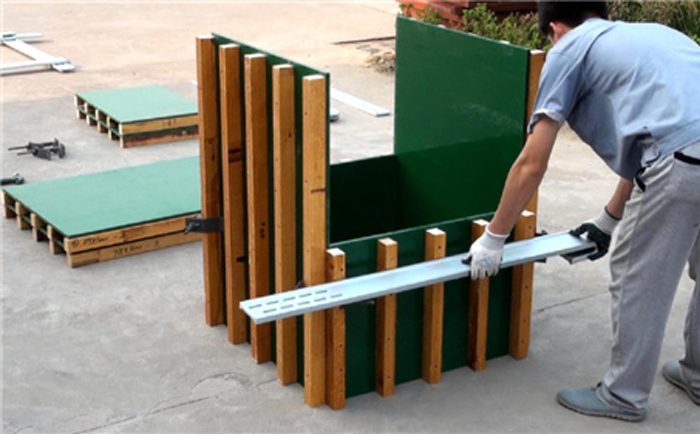

　　③在此位置处安装方圆辅助支架，起到支撑四片单弯卡板的作用，便于操作安装。先将第1片单弯卡板弯头朝上紧贴在方柱模板的一侧，对应的沿该卡板弯头处穿入第2片单弯卡板，第2片单弯卡板同样紧贴在方柱模板的一侧。

　　安装第1、2片单弯卡板的水平高度要相同，在方柱模板任意一侧选择安装即可，时刻保证安装位置的水平一致性。

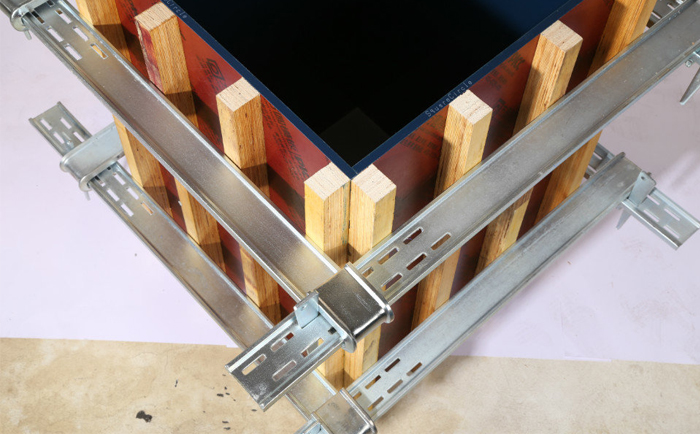

　　④当第3片单弯卡板穿入第2片卡板的弯头处时，对应的第4片单弯卡板穿入第3片单弯卡板的弯头处，并形成4片单弯卡板各自的弯头与直端相卯合，且4片单弯卡板都紧贴方柱模板的四条边。

　　⑤4片单弯卡板穿插完成后，如采用方圆辅助支架作支撑，其处在同一水平高度，距离地面垂直距离都为15厘米。如人工标记，可在穿插完成后，用标尺测量一下，确定水平和垂直。

　　⑥4片单弯卡板穿插完成后，单弯卡板的弯头与直端的交汇处是直端面上规整的方孔，将4片斜铁紧贴弯头外缘依次插入方孔，然后用锤子均力切入4片楔形铁。

　　⑦4片楔形铁在外力的作用下，将4片穿插的单弯卡板不断紧固，在此过程中，应注意观察4片单弯卡板与方柱模板紧贴的情况，确保4片单弯卡板与方柱模板四边契合，而不产生缝隙。

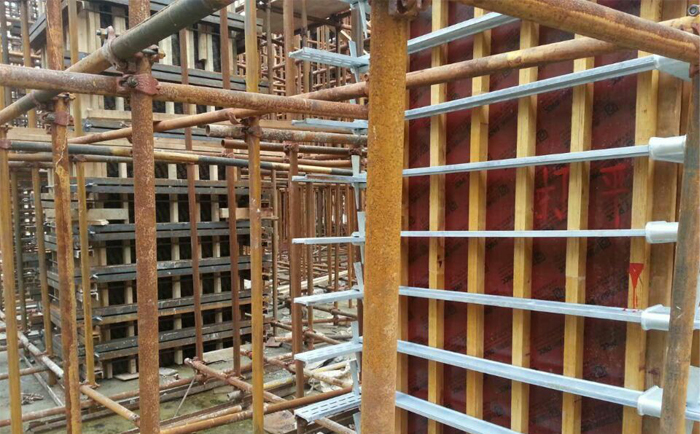

　　⑧第1套紧固件完成加固后，沿此紧固件上边缘用卷尺标注第2套紧固件安装的位置。根据不同直径的方柱柱体大小，【请认真按照方圆紧固件安装间距表中的数值操作执行】间距在20-35厘米之间。依次按照规定的间距进行紧固件安装，安装步骤和第1套紧固件安装步骤相同。

　　注意，不同直径的方柱体对镀锌方柱扣紧固件之间的间距要求不同，这是因为支模加固后确保灌浆时不跑浆、漏浆。
