新型剪力墙加固件

　　新型剪力墙加固件是由双层直板、单层板、角件、斜铁、伸缩件及直阴角件等构件组成的新型剪力墙加固体系。

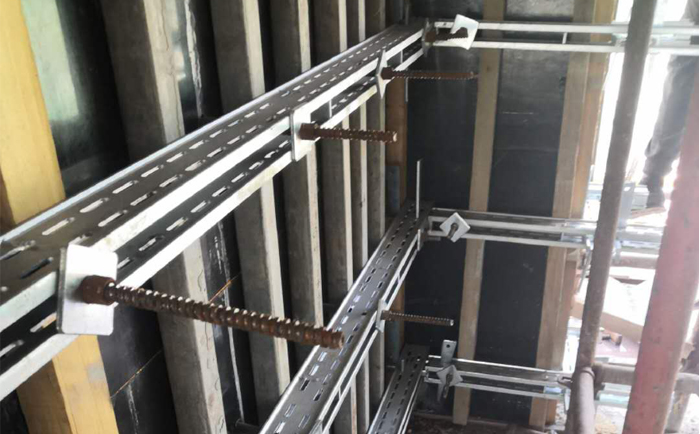

1、双层直板

　　A 组成：由两根宽度 80mm，壁厚 3.3mm8#定制型材及隔板焊接组成。

　　B 作用：替代传统支护中的双钢管，用于剪力墙水平方向支撑。

　　C 优点：加大了与次龙骨的受力面，克服自然涨模现象，规格统一，连接方便，可提高工作效率。

　　D 规格：500mm 700mm 1000mm 1300mm 1500mm 1800mm 2000mm 2300mm

　　E 使用方法：合模后安装竖楞，穿对拉螺栓，然后将双层直板水平方穿入对拉螺栓中，放入特质钢垫片，带上螺母，校正垂直度、平整度，把螺母拧紧。

2、单直板

　　A 组成：由一根宽度 80mm，壁厚 3.3mm8#定制型材组成。

　　B 作用：替代传统支护中的双钢管，用于剪力墙端部水平方向支撑。

　　C 优点：加大了与次龙骨的受力面，克服自然涨模现象，规格统一，连接方便，可提高工作效率。

　　D 规格：900mm 1300mm

　　E 使用方法：合模后安装竖楞，穿对拉螺栓，然后将双层直板水平方穿入对拉螺栓中，最后在墙体端部双层直板中间插入单层板，斜铁紧固。

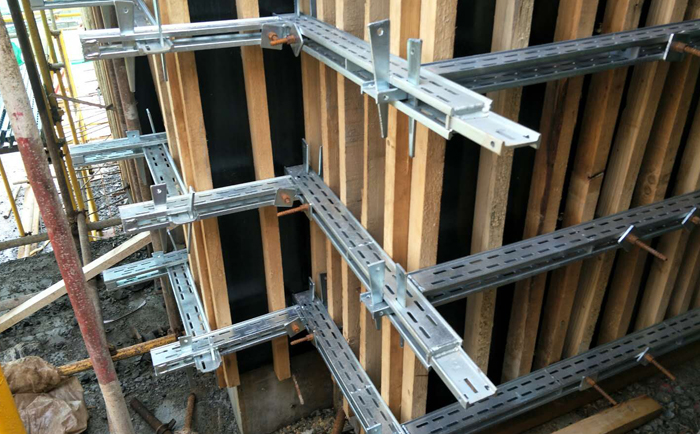

3、角件

　　A 组成：由一根宽度 80mm，壁厚 3.3mm8#定制型材组成。

　　B 作用：替代传统支护中的双钢管，用于剪力墙端部水平方向支撑。

　　C 优点：加大了与次龙骨的受力面，克服自然涨模现象，规格统一，连接方便，可提高工作效率。

　　D 规格：400mm

　　E 使用方法：合模后安装竖楞，穿对拉螺栓，然后将双层直板水平方穿入对拉螺栓中，在墙体阴角处或者阳角处的双层直板端部插入角件，斜铁紧固。

4、伸缩件

　　A 组成：由宽度 80mm，壁厚 3.3mm8#定制型材焊接组成。

　　B 作用：用于回形墙、U 型墙，调节长度、便于安装、拆除双层直板加固件。

　　C 优点：加大了与次龙骨的受力面，克服自然涨模现象，规格统一，连接方便，可提高工作效率。

　　D 规格：505mm

　　E 使用方法：合模后安装竖楞，穿对拉螺栓，然后将双层直板水平方穿入对拉螺栓中，然后插入伸缩件再安装其他构件，斜铁固定。

5、直阴角件

　　A 组成：由宽度 80mm，壁厚 3.3mm8#定制型材焊接组成。

　　B 作用：用于阴角处模板加固。

　　C 优点：加大了与次龙骨的受力面，克服自然涨模现象，规格统一，连接方便，可提高工作效率。

　　D 规格：900mm 1200mm

　　E 使用方法：合模后安装竖楞，穿对拉螺栓，然后将直阴角件水平方穿入对拉螺栓中，然后再安装其他构件。
